Рассмотрим здесь монтажную схему котельной для комбинированной системы отопления с теплым полом, с применением насосных групп быстрого монтажа.

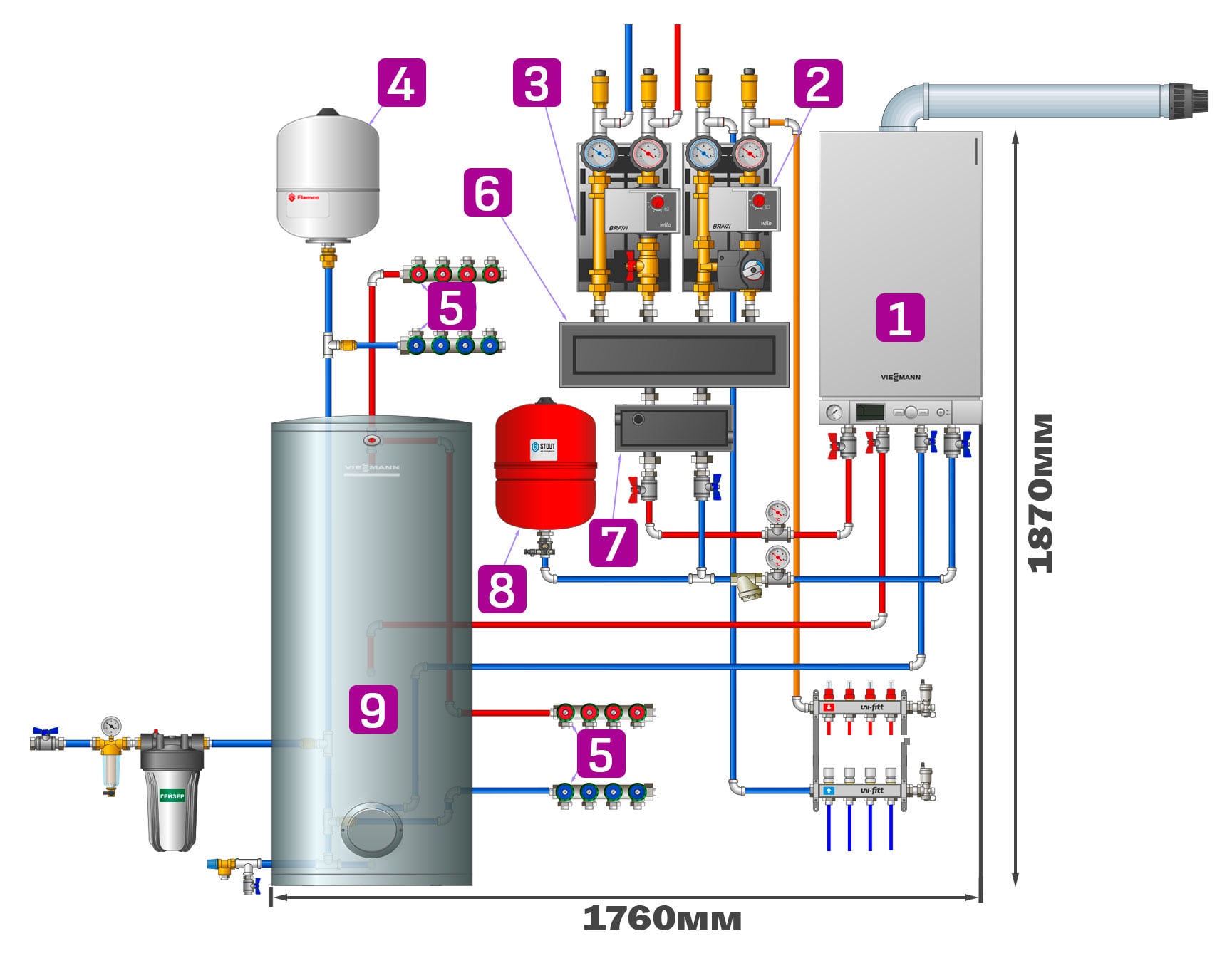

Монтажная схема котельной для комбинированной системы отопления с теплым полом, с применением насосных групп быстрого монтажа.
На схеме всё котельное оборудование прорисовано в масштабе правильных размеров, газовый котёл висман одноконтурный является источником теплогенерации, а для нагрева воды поставлен бойлер косвенного нагрева Viessmann на 160 литров, насосные группы применены от производителя BRAVI (аналогично можно установить и другие группы быстрого монтажа)
При комплектации теплоузла с котлом Vitopend нужно учитывать некоторые детали:
Присоединительные размеры:
- Двухконтурный котёл любой мощности имеет подсоединение на холодную и горячую воду G ½
- Одноконтурный (с нагревом воды от бойлера) на воду G ¾
- Резьба на контур отопления G ¾
- Газ G ¾
Установка дымохода:
Для котлов viessmann vitopend лучше применять оригинальные дымоходы от висман, в комплект поставки уже входят дроссельные шайбы (Диафрагмы) разного диаметра для изменения сопротивления в канале дымохода.
Установка диафрагмы на дымоход необходима:
Для котла мощностью 24,0кВт
- Длина дымохода ≤ 2 м Диафрагма 41мм
- Длина дымохода > 2 ≤ 3 м Диафрагма 43мм
- Длина дымохода > 3 ≤ 4 м Диафрагма 46мм
Для котла мощностью 29,9/30,0 кВт
- Длина дымохода ≤ 2 м Диафрагма 43мм
- Длина дымохода > 2 ≤ 3 м Диафрагма 46мм
- Длина дымохода > 3 ≤ 4 м Диафрагма 47мм
Для котла мощностью 34,0 кВт
- Длина дымохода ≤ 1 м Диафрагма 41мм
- Длина дымохода > 1 ≤ 2 м Диафрагма 50мм
- Длина дымохода > 2 Без диафрагмы
В каких случаях применяются насосные группы?
- Не хватает производительности насоса первичного контура (установленного в отопительном котле) на систему отопления.
- Требуется дистанционное управление и разделение между отопительными системами(контурами отопления) и другими системами (вентиляция, бассейн и т.п.) при помощи котельной автоматики.
На прямом контуре производится управление насосом, а на смесительном контуре управление через сервопривод идет на трехходовой лапан.
К примеру у вас в системе поддерживается температура теплоносителя в зависимости от заданной, или она изменяется от погодозависимой автоматики, и у вас возникла потребность сменить температуру дистанционно, только одного контура с отоплением теплыми полами, зайдя в приложение по управлению вашей системой вы меняете температуру на контуре, а сервопривод управляет трехходовым клапаном и тем самым делает подмес с обратной линии больше, и уменьшает его от потребности.
Если вам потребуется управление прямым контуром (на радиаторы), дистанционно вы сможете управлять, но только изменяя температуру всей системы. Еще у вас остается возможность ручного управления температурой радиаторов, если на них установлены термоголовки для радиатора.
Расширительный бак на 12 литров необходим для компенсации давления в бойлере косвенного нагрева, а также для предотвращения гидроудара в системе водоснабжения при подаче воды насосом. (подбирается объемом на 7% от объема бойлера).
Давление в расширительном баке (гидроаккумуляторе):
При механическом управление насосом через реле, настраивается по формуле пусковое давление насоса * 0.9, если насос запускается при падение давления в системе ниже 1,5атм, то 1,5x0,9=1,35
При частотном регулирование насоса пусковое давление x 0,7
Наиболее популярные коллекторы от компании FAR, в системах более 4х потребителей необходимо устанавливать коллектор с размерами 1".
Важным отличием продукции является покрытие, включающее хром, что дает возможность достичь защиты от коррозии в течение многих лет эксплуатации при постоянном контакте с влагой. Материалы выдерживают использование при температуре, которая достигает 100 градусов.
Предназначен для гидравлического разделения котлового контура от вторичных контуров(отопление, вентиляция, бойлер и т.п.) Особенно актуальна установка гидравлической стрелки в системах с конденсационными котлами. При правильном подборе насоса котлового контура обеспечивается низкая температура на обратной линии (ниже температуры конденсации исходящего газа 57 °C), что повышает эффективность системы.
Подбирается объёмом в 10% от объема теплоносителя во всех контурах включая оборудование, бак поставляется с уже накаченным давлением примерно в 1,3-1,5 атм. Давление в баке (замеряется до установки в систему) должно быть на 0,2 ниже рабочего давления в системе.
Если в вашей системе отопления раб. давление 1,5атм то соответственно давление газа в баке выставляем на 1,4 атм.
К схеме применен бойлер на 160 литров с мощностью теплообменника в 32кВт. от немецкого производителя котельного оборудования Viessmann.
Нагрев воды в бойлере косвенного нагрева производится в 5 раз быстрее чем на водонагревателях с электротеном за счёт большей мощности теплообменника, 160 литров воды до 85гр прогреется примерно за 30мин.
при покупке бойлера учитывайте характеристики котла, нет необходимость покупать бойлер с теплообменником на 32кВт, если ваш котёл на 12.
Так-же если ваш газовый котёл более 30кВт тепловой мощности, лучше купить бойлер косвенного нагрева с более мощным теплообменником.
