Узел ввода водоснабжения — это система распределения воды от центрального стояка к каждому потребителю в квартире. К таким точкам относятся раковины, унитазы, ванны, душевые кабины, стиральные и посудомоечные машины — всё оборудование, которому для работы необходима вода.

Ситуация №1 — квартира в доме старого фонда.
Если дому несколько десятков лет, велика вероятность, что разводка труб морально и технически устарела. Раньше в квартирах было значительно меньше водоразборных точек. Сегодня их количество увеличилось как минимум вдвое: появились посудомоечные машины, современные душевые системы, дополнительные санузлы. Старая система может просто не выдерживать нагрузку — отсюда слабый напор и перебои. При капитальном ремонте стоит заранее предусмотреть замену и модернизацию узла ввода.

Ситуация №2 — квартира в новостройке.
Даже в современных домах стандартная разводка не всегда рассчитана на индивидуальные потребности жильцов. Если вы планируете установить несколько раковин, гигиенический душ, посудомоечную машину и другую технику, базовой схемы может оказаться недостаточно. В таком случае разумно сразу доработать узел ввода, чтобы система работала стабильно и без перегрузок.

Грамотно собранный узел ввода — это комфортный напор воды, корректная работа техники и отсутствие проблем в будущем.

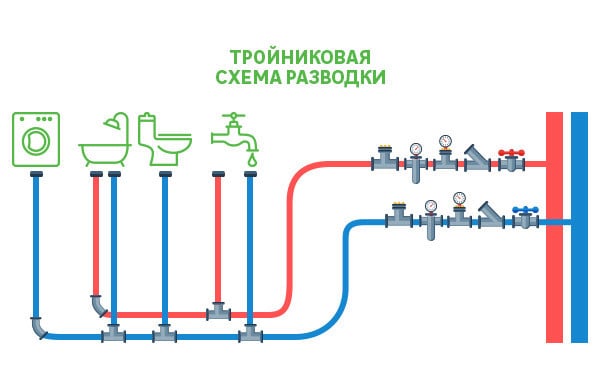

Тройниковая схема

Тройниковая схема — самый простой способ спроектировать водопровод в квартире. К трубе с холодной водой последовательно подключают все устройства, которые потребляют холодную воду. К трубе с горячей водой — приборы, которым нужна горячая вода.

Основная труба должна быть шире остальных. Чтобы присоединить сантехнику, используют тройники, поэтому схему и называют тройниковой.

Вариант подходит для небольших квартир, в которых установлено не слишком много сантехники и приборов. Чем длиннее такая система, тем ниже будет напор в конце водопровода.

Преимущества тройниковой схемы разводки:

- простой монтаж;
- минимальные затраты на реализацию;
- малое количество водопроводных труб.

Недостатки тройниковой схемы разводки:

- невозможно отключить от водоснабжения только один прибор;
- для ремонта/замены сантехники придётся перекрыть подачу воды от снабжающего стояка;
- неравномерное распределение потока (наверное, все это проходили: вы стоите под душем, в кухне кто-то из домашних решает помыть посуду — и в ванной сразу же пропадает напор/начинает литься кипяток или ледяная вода);
- соединения труб часто прячут под декоративной отделкой, поэтому при возникновении протечки бывает сложно вычислить проблемное место.

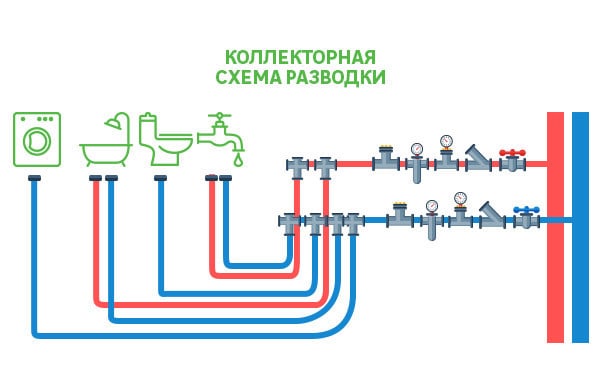

Коллекторная схема

Коллекторная схема сложнее в монтаже, чем тройниковая. Приходится собирать сразу две системы: одну для горячей, вторую — для холодной воды. В самом начале схемы устанавливают минимум два коллектора . От них делают остальную разводку.

Входной патрубок должен быть на треть шире остальных водопроводных труб. Параллельное подключение устроено так: вода подаётся в коллектор, от него поток распределяется на все приборы.

У каждого коллектора есть один ввод, отводов может быть от двух до шести. Если вам нужно подключить более шести приборов, можно соединить два или три коллектора. Для этого предусмотрены дополнительные патрубки, их соединяют, а ненужные входы закрывают заглушками.

Каждый отвод оснащают вентилями для отключения/регулировки воды. Коллекторы могут соединяться с пластиковыми, металлопластиковыми, стальными или медными трубами.

Преимущества коллекторной схемы:

- можно в любой момент отключить один или несколько элементов системы, а остальные продолжат работать;
- водный поток распределяется равномерно;
- более надёжная система, меньше риск протечек.

Недостатки коллекторной схемы:

- более высокая стоимость;
- более сложный монтаж;
- требуется больше места для труб.

Запорная арматура

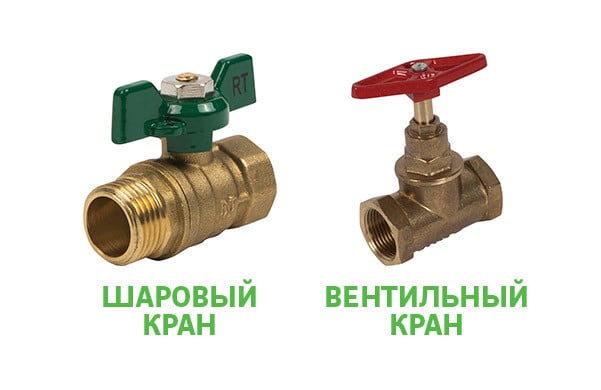

Водопровод в квартире начинается со стояков горячего и холодного водоснабжения. У каждого стояка есть отвод, первым после него идёт коренной кран. Запорная арматура на нём может быть вентильной или шаровой. Главное условие: кран должен открываться-закрываться максимально плавно, чтобы уберечь систему от гидроударов.

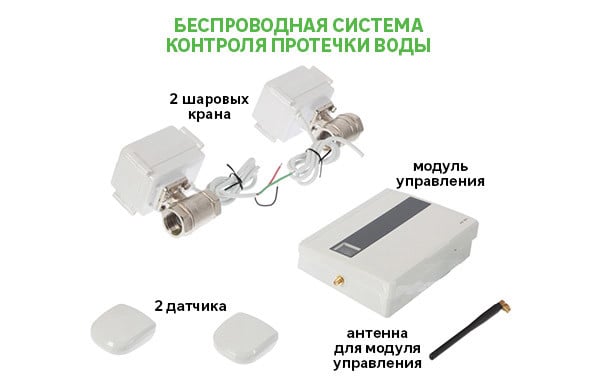

Система защиты от протечек

Система защиты от протечек нужна для того, чтобы минимизировать риск потопа. Если в работе домашнего водопровода произойдет сбой, вода попадёт на датчики, а те отправят сигнал кранам и сработают задвижки.

Система устанавливается сразу после запорного крана. Такое положение минимизирует количество незащищённых соединений.

Защита от протечек состоит из шаровых кранов, модуля управления и датчиков контроля протечки воды. Датчики могут быть проводными или работать с помощью wi-fi-модуля. Новейшие модели управляются через приложение и присылают владельцам уведомления на смартфон.

Система защиты от протечек — необязательная часть узла. Она нужна, чтобы защитить свою и соседские квартиры от возможного затопления.

Фильтр грубой очистки

Фильтр грубой очистки защищает приборы от крупных частиц грязи. За это отвечает сетка с ячейками от 300 до 600 микрон. Для сравнения: толщина человеческого волоса — от 40 до 120 микрон.

Фильтр грубой очистки — обязательный элемент системы:

- защищает систему водопровода от твёрдых взвесей песка и ржавчины;
- если не установить этот прибор, на фильтры тонкой очистки будет приходиться слишком сильная нагрузка, они будут забиваться грязью в несколько раз быстрее;
- некоторые производители счётчиков и сантехнического оборудования снимают с себя гарантийные обязательства, если оказывается, что в системе не стоял такой фильтр.

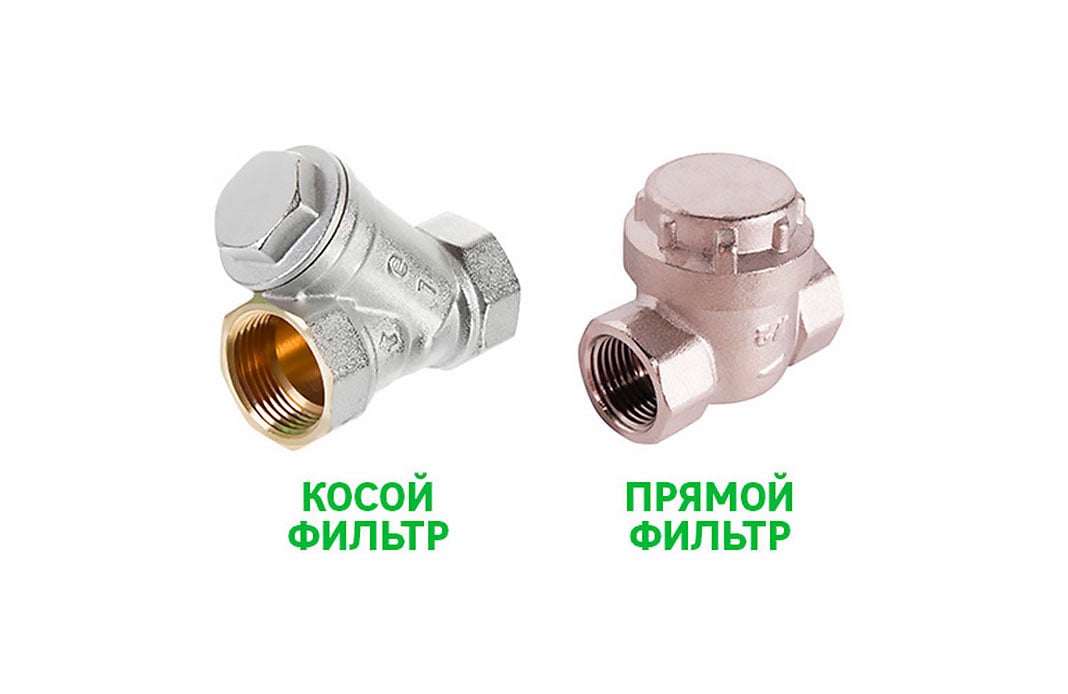

Фильтры бывают двух форм: прямые и косые.

Прямые фильтры чистят воду чуть более тщательно, чем косые. При этом косые — компактнее, их можно установить там, где мало места, к примеру, если трубы прилегают друг к другу слишком близко.

Любой фильтр нужно периодически чистить. Со временем отстойник переполняется скопившейся грязью — её приходится удалять. По типу очистки фильтры бывают непромывными (так называемые «грязевики») и промывными.

У «грязевиков» отстойник закрывается крышкой — её можно снять, почистить устройство, а затем вернуть крышку на место. Каждый промывной фильтр комплектуется краном: открываете его — и сливаете осадок в подготовленную ёмкость.

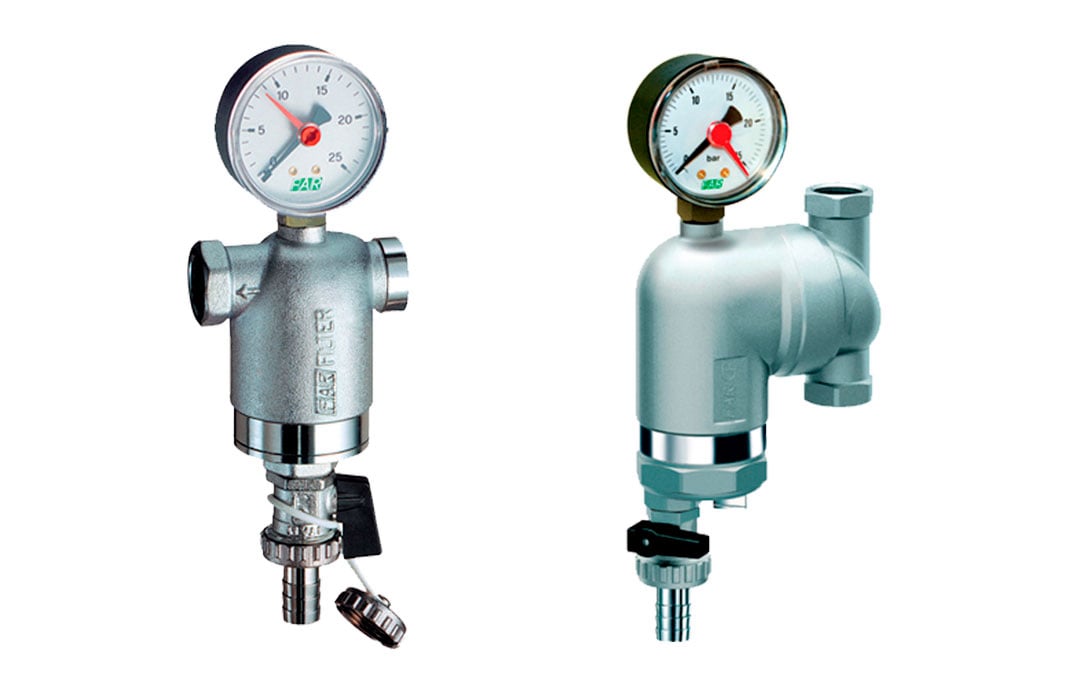

Самый совершенный вид промывного фильтра — самоочищающийся. Он укомплектован двумя манометрами, один ставится на входе, другой — на выходе. Датчики сравнивают давление: если на выходе оно падает, значит, фильтр забился. В этом случае клапан автоматически открывается и выпускает осадок.

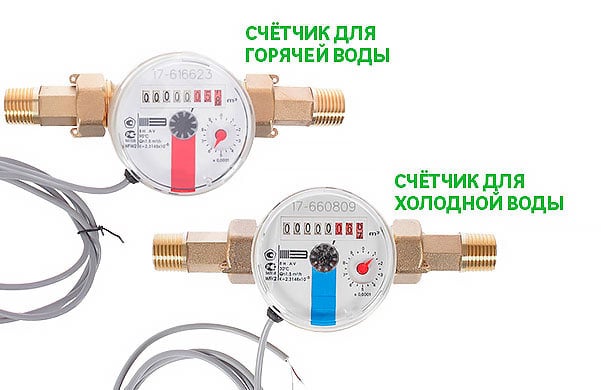

Счётчики

Сразу после фильтров грубой очистки устанавливаются измерительные приборы.

Перед счётчиками и сразу после них должны идти прямые участки труб. Проверьте паспорта счётчиков — у каждой модели свои требования по поводу длины прямых участков.

Учтите: счётчики нужно регулярно проверять. Для приборов учёта холодной воды метрологическое тестирование делают раз в четыре года, горячей — раз в шесть.

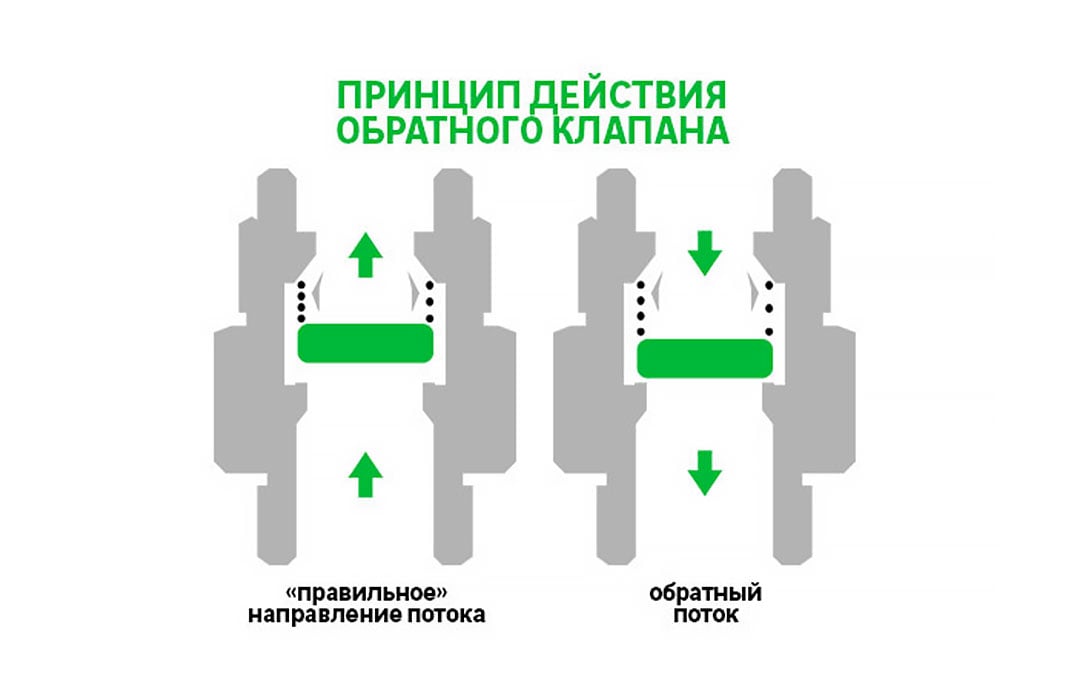

Обратный клапан

Устанавливается сразу после счётчиков. Защищает систему от обратного хода воды, отвечает за то, чтобы в трубах не смешивалась горячая и холодная вод

Для чего нужен обратный клапан:

- для предотвращения протечек бытовой техники (к примеру, без обратного клапана после окончания стирки вода из слива может снова попасть в барабан стиральной машины);
- чтобы минимизировать риск попадания воздуха в водопровод (воздух может спровоцировать разрыв труб);
- чтобы предотвратить «скручивание» счётчика во время слива воды из стояка;

Помните: некоторые управляющие компании не принимают к эксплуатации счётчики, после которых нет обратных клапанов.

По внутреннему устройству обратные клапаны делятся на четыре типа:

- шаровые;
- дисковые;
- поворотные (лепестковые);
- двустворчатые.

У каждой категории есть свои плюсы и минусы. В быту чаще всего применяются шаровые (для труб с небольшим диаметром), дисковые и поворотные клапаны.

Фильтр тонкой очистки

За обратным клапаном устанавливается фильтр с мелкой сеткой. Это не обязательный, но желательный шаг — такой прибор защищает систему от мелких частиц грязи. В сеточке фильтра могут быть отверстия с диаметром от 20 до 500 микрон. Самое популярное сечение — 100 микрон.

Выбирайте фильтры с возможностью промывки. Их удобно чистить: для этого достаточно сбросить воду через промывной штуцер.

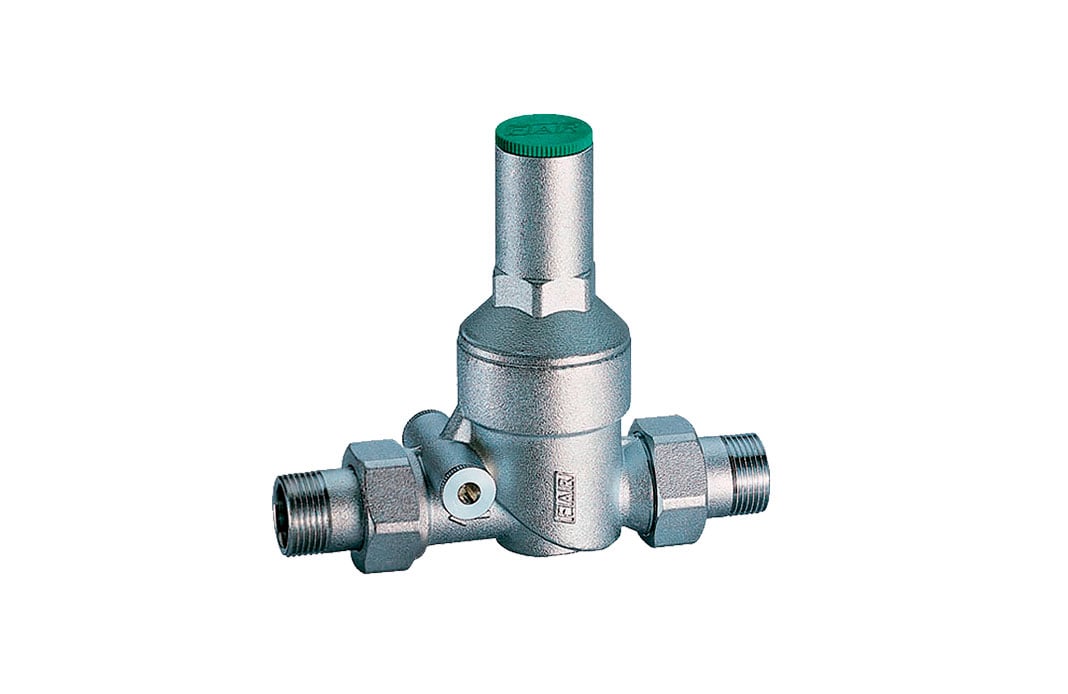

Редуктор давления

Редуктор давления идёт после фильтра тонкой очистки. Он нужен, чтобы оградить систему от гидроударов и выровнять разность давления в трубах с горячей и холодной водой.

Помните: редуктор не сможет повысить давление: если на входе у него будет всего один бар, то на выходе вы физически не сможете получить больше.

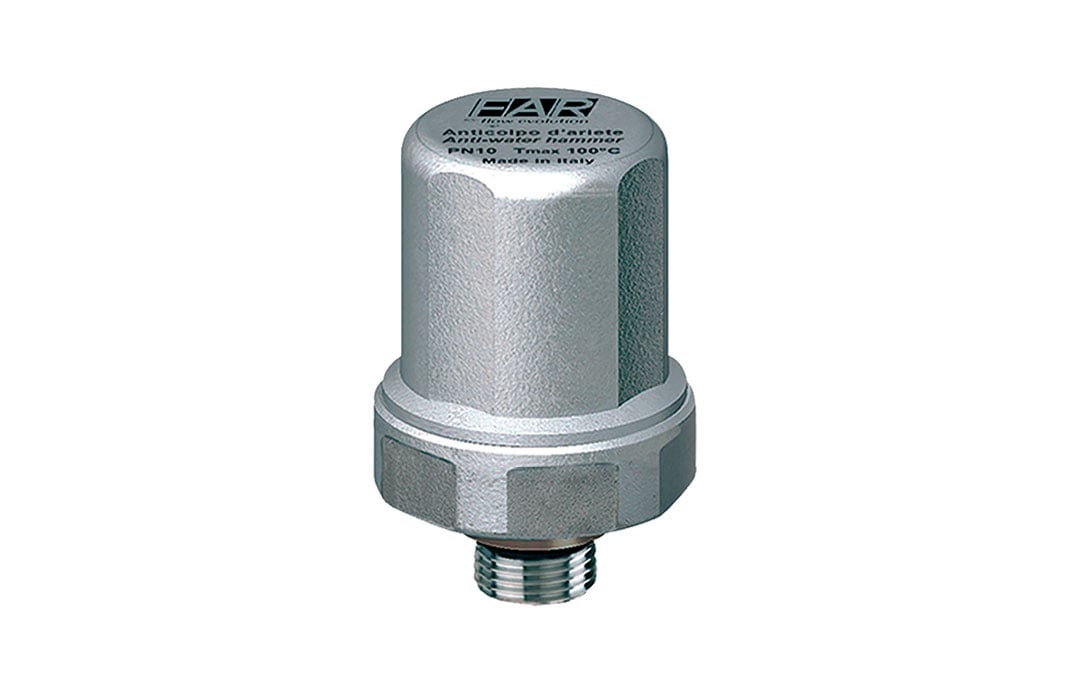

Компенсатор гидроударов

Компенсатор гасит резкие скачки давления при быстром открывании/закрывании смесителя, включении/отключении стиральных и посудомоечных машин, образовании воздушных пробок. Устанавливается в самый конец системы. Может быть мембранным или пружинным.

Главный элемент компенсатора — накопительный резервуар (расширительный бак), сделанный из прочного металла или композитного материала. Внутри него расположена мембрана или пружина, которая делит ёмкость на два отсека. В одном находится вода, в другом — сжатый воздух или газ. Если в системе нарастает давление, часть воды попадает в резервуар. После того, как давление выравнивается, излишек воды выталкивается обратно в трубопровод с помощью сжатого воздуха/газа.
